Vörulýsing

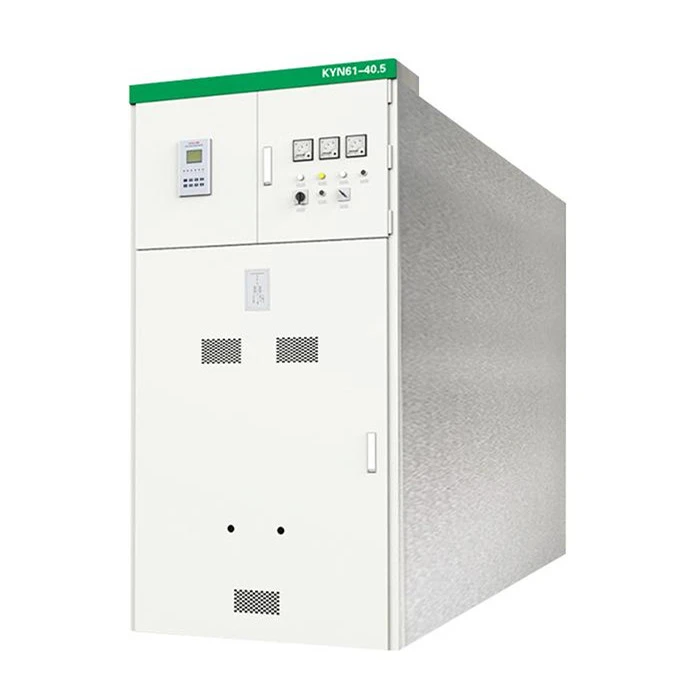

38kV Meta-Clad Switchgearr kemur með lofttæmisrofum og hægt er að sérhanna hann fyrir ýmsar uppsetningar innanhúss og utan. Þú hefur nokkra sveigjanlega stillingarvalkosti til að velja úr, þar á meðal uppsetningu stakra ganga, algengra gangaskipulags eða fullrar samþættingar í Power Control Center. Svona stjórnstöð hefur venjulega spennubreyta, lágspennu AC eða DC rofa og öll nauðsynleg stoðkerfi við hliðina á henni.

Tæknilegar breytur hringrásarrofa

Atriði		Eining	Parameter
			ZN85A-40 3AH3	SF1/SF2
Málspenna		kV	40.5
Metið einangrunarstig	Eldingahvöt þola spennu (full bylgja)	kV	185
	Afltíðni þolir spennu (1 mín)		95
Máltíðni		Hz	50
Metið núverandi		A	1250;1600;2000	630;1250;2500
Metinn skammhlaupsstraumur-		kV	20,25,31.5	25,31.5
Stutt straumur-mögnuð (hámark)		kV	50,63,80	63,80
Metinn kraftstraumur (hámark)		kV	50,63,80	63,80
4s hitastraumur (RMS)		kV	20,25,31.5	25,31.5(3s)
Opnunartími		frk	36-60	Minna en eða jafnt og 45
Lokunartími		frk	40-90	Minna en eða jafnt og 75
Metið rekstrarröð			O-0,3s-CO-180s-CO

Kostir

Notar háþróaða tómarúmsrofa.

Hólfskipt smíði, þannig að hvert tæki fær sitt eigið brotahólf, gott og aðskilið.

Hleðsla og komandi tengingar eru að aftan, sem auðveldar aðgang.

Virkar fyrir innanhúss eða utandyra og þú getur valið á milli þess að ganga ekki-inn eða ganga-í girðingu eftir því hvað þú þarft.

Umsóknir

Aðveitustöðvar

Olíu- og gasaðstaða

Stóriðjuver

Orkuvinnsla

Innviðaverkefni

Algengar spurningar

Q1: Hver eru viðeigandi umhverfisskilyrði fyrir þennan rofabúnað?

A: Þessi vara er hönnuð til að takast á við nokkuð staðlaðar aðstæður. Umhverfishitastigið mun ganga fínt hvar sem er frá mínus 10 til plús 40 gráður á Celsíus. Hæð ætti ekki að fara yfir 1000 metra yfir sjávarmáli. Fyrir rakastig þarf daglegt meðaltal að vera undir 95 prósentum og mánaðarmeðaltalið undir 90 prósentum. Þú vilt líka koma í veg fyrir ætandi gas. mengun, eldfimar lofttegundir, eða mikill titringur. Á jarðskjálftahliðinni getur það örugglega séð um svæði þar sem jarðskjálftastyrkurinn fer ekki yfir 8 á MSK kvarðanum.

Spurning 2: Hvað skilgreinir "málm-klædd" byggingu við 38kV?

A: Þannig að samkvæmt IEEE C37.20.2, til að eitthvað geti kallast málmklætt, þarf það að vera með útdráttarrofa, jarðtengdar málmhindranir á milli helstu hólfa og allir spennuhafnir hlutar verða að vera að fullu umluktir í jarðtengdum málmi. snúrur.

Q3: Hverjar eru staðlaðar einkunnir í boði?

A: Fyrir staðlaðar einkunnir, þá ertu að horfa á samfelldan straum frá 1200 amper upp í 3000 amper, skammhlaupsrof sem fara allt að 40kA samhverft, og grunnhraðastig, eða BIL, upp á 150 kílóvolta hámark. Og ef þú þarft að ýta enn frekar á samfellda kælistraumvalkostina til að ýta enn frekar á þessa samfellda straumhlíf.
